PA-Lautsprecher
für Bausatz
Neo10.1

2-Weg Satellit mit 25cm Bass-Mitteltöner  Beyma 10LW30 oder B&C 10HPL64 und Hochtontreiber 18Sound ND1060 oder ND1070 an einem Limmerhorn 021 mit 90°x60°
empfohlenes Gehäusevolumen ca. 25-35l.
Auch hier war das Ziel, einen leichtgewichtigen Lautsprecher zu entwickeln, der belastbar ist und gut klingt. Das Gewicht der Box beträgt ohne Beschläge und Lack lediglich etwa 13kg. Ein Wert, den man sonst nur von Billigstlautsprechern kennt. Erreicht wurde das geringe Gewicht durch den konsequenten Einsatz von Chassis mit Neodymmagnetsystemen und einem Gehäuse, bei dem die Wandstärke auf ein Mindestmaß reduziert wurde (Bauplan: NeoSat10). Um das Gehäuse schwingungsarm zu machen, wurden Gehäuseverstrebungen an den am meisten gefährdeten Stellen angebracht.

Die Box eignet sich hervorragend zur hochwertigen Sprachwiedergabe. In kleinen Räumen und wandnaher Aufstellung eignet sie sich auch gut zur Musikwiedergabe. Werden im Bassbereichhöhere Pegel verlangt, ist ein Subwoofer zu empfehlen. Hier eignen sich der NeoSub15 als auch der NeoSub12 hervorragend

Belastbarkeit: 350W RMS
Empfindlichkeit: ca. 94dB/W/m
Frequenzumfang: 65Hz-17kHz
Bestückung Bass: Beyma 10LW30 oder B&C 10HPL64, Hochton 18Sound ND1060 oder 1070 und Limmer-Horn 021 mit 90°x60° Abstrahlung

Die Bausätze mit unterschiedlicher Bassbestückung werden mit jeweils angepassten Weichen geliefert. Die Verwendung vom ND1060 oder ND1070 ist von der Weiche unabhängig. Der ND1060 klingt im oberen Hochtonbereich etwas frischer.

Plan als PDF-Datei: Neo10

Kaufen: >> Shop in Rubrik Bausätze - DA. Suchen nach: DA-NeoSat10

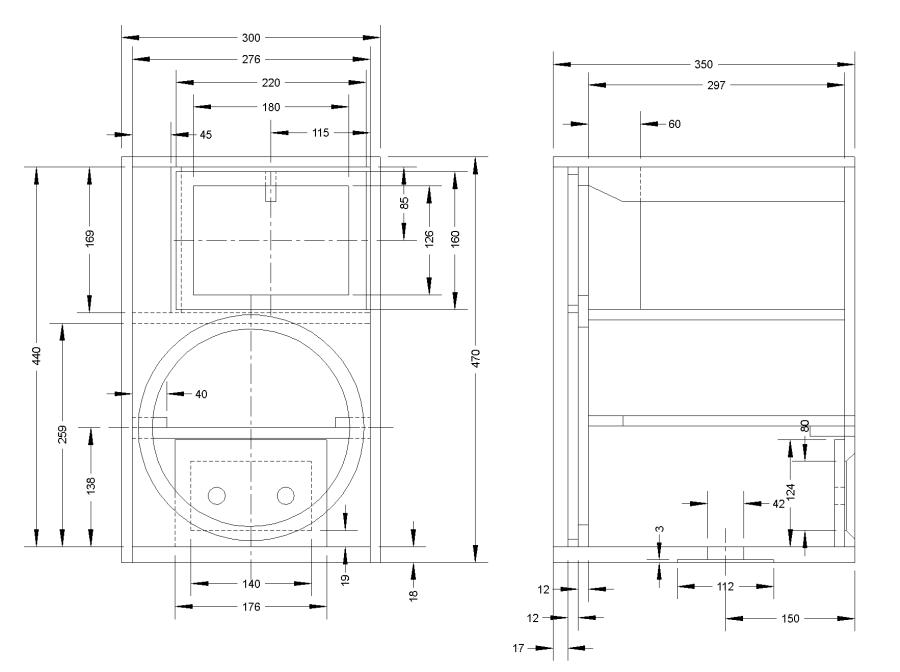

Zuschnittliste Birkenmultiplex:
18mm:
Boden: 276 x 350mm (1x)
12mm:
Deckel: 276 x 350mm (1x)
Seiten: 490 x 350mm (2x)
Front/Rück: 276 x 440mm (3x)
Reflex: 169 x 60mm (1x)
Anschluss: 176x124mm (1x) z.B. aus Rest TT-Ausschnitt
Versteifungen:
Mitte 276 x 297mm (1x)
Unten seitl., Deckel 40 x 297 (3x)
Unten hinten 40 x 276 (1x)




- Im Boden Einlass für Hochständerflansch

- Rückwandausschnitt 140x80mm mit 10mm Fase

- Eckenverrundungen 6mm Radius

- Dämmung Noppenschaumstoff
