Horn-Subwoofer
mit RCF L18P300



Pläne als PDF: A, B

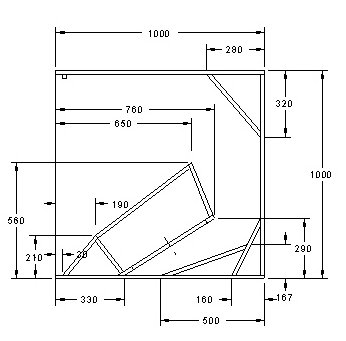

Gehäusemaße ohne Mundversteifung

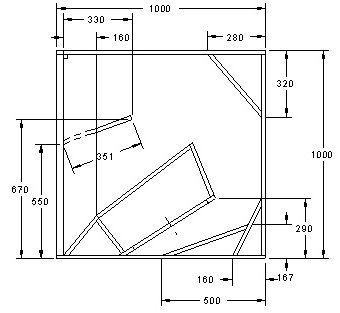

Gehäusemaße Mundversteifung

Frontansicht

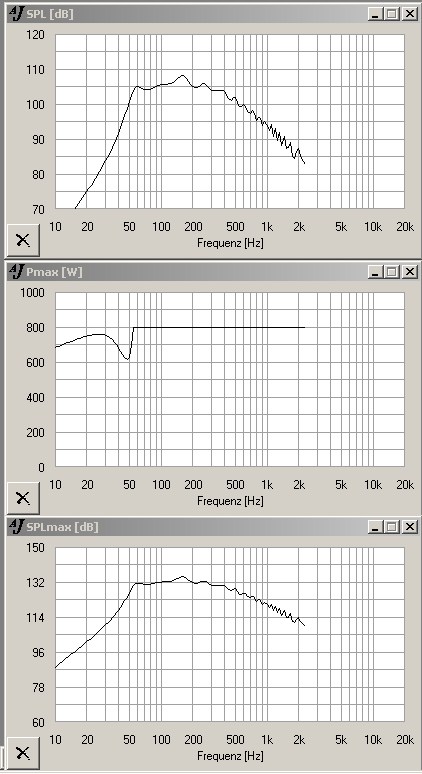

Simulation des Horns mit AJ-Horn:

 Materialliste: (alle 18mm dick)
Boden/Deckel:  1000 x  500
Seiten:        1000 x 1000
Rück:           964 x  500
Führung 1:      444 x  500
Führung 2:      307 x  500
Führung 3:      400 x  500
Versteifung Vert.: 964 x 160
Versteifung Hor.:  351 x 500
Volumen 1:      250 x  500
Volumen 2:      559 x  500
Volumen 3:      273 x  500
Volumen 4:      540 x  500
Volumen 5:      202 x  500
