PA-Monitorlautsprecher
für Bausatz MON-8
Kompakter, unauffälliger Monitorlautsprecher
Belastbarkeit: 150W RMS
Empfindlichkeit: ca. 94dB/W/m
Frequenzumfang: 55Hz-20kHz
Bestückung Bass: Eminence Beta 8, Hochton EAPC 80
Um der Box ein professionelles Aussehen zu verleihen, empfiehlt es sich, die
Front mit einem Gitter zu versehen und aus dieses einen Frontschaumstoff
aufzukleben.
Dazu wird auf die Front umlaufend eine Leiste mit einer Dicke von 10mm
aufgeleimt, zusätzlich noch ein kurzes Stück zwischen Tief- und Hochtöner.
Auf dieses eine Lage dünnen Filz aufkleben, um ein Klappern des Gitters zu
vermeiden. Ein geeignetes Gitter ist z.B. das Monacor MZF-3522. Aus diesem
lassen sich Gitter für zwei Monitore herausschneiden (z.B. mit einem kräftigen
Seitenschneider).
Bevor das Gitter montiert wird dieses mit Sprühkleber satt einsprühen. Danach
das Gitter mit 6 Holzschrauben befestigen, den zugeschnittenen Schaum auflegen
und andrücken. Als Schaum eignet sich entweder der MDM-3522 (10mm dick) oder
der nur 5mm dicke AH-019505.
 |

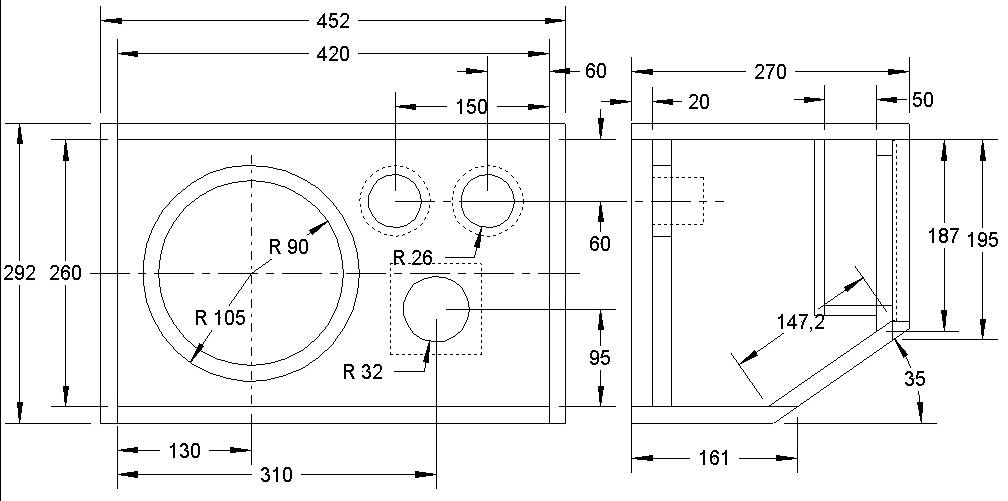

Gehäusestückliste:
1x Front 420 x 260mm 19mm
1x Deckel 420 x 270mm 16mm
1x Rück1 420 x 195mm 16mm
1x Rück2 420 x 187mm 16mm
1x Boden1 420 x 161mm 16mm
1x Boden2 420 x 147mm 16mm
2x Seiten 292 x 270mm 16mm

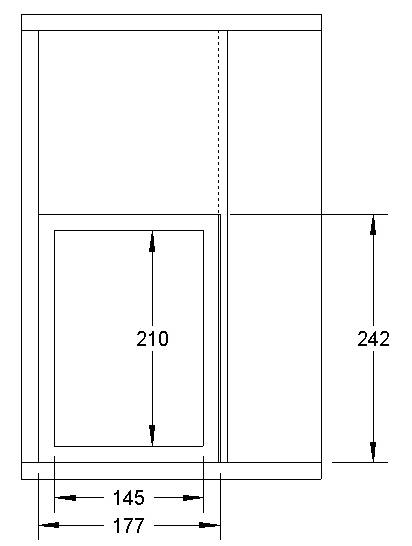

Optional für aktive Version:
1x Rahmen1 236mm Leiste 10mm
1x Rahmen2 161mm Leiste 10mm
1x Deckel 171 x 236mm 10mm
Optional für Frontgitter:
ca. 1,4m Leiste 20mm x 10mm
Bauteile Stückliste:
1x Eminence Beta8
1x Eminence EAPT 80
2x BR-Rohr HP50 (L=50mm)
1x Weiche Mon-8
1m Kabel 1,5mm² IT-7984
12x Einschlagmutter M5 AH-5313
12x Inbusschraube M5 RS-I5x25
optional:
1x Thommessen A100pro
Gummifüße AH-4903 D20xH9mm
Koffergriff AH-3424
Hochständerhülse AH-M700
Gitter Mon-MZF-3522 (zurechtschneiden)
Schaumfront AH-019505 5mm dick
(alternativ Mon-MDM-3522
dafür Schallwand statt 20mm 25mm zurücksetzen) |
 |
Letzte Aktualisierung 02.02.2002
Durch Dieter Achenbach
