POINT P30

2-Weg Standlautsprecher

Bestückung:
30cm PHL Koax X30-4590 (Hobby-Hifi Test Seite 1, Seite 2), BMS 1"-Treiber 4544 (Test eim 4590 inbegriffen)

Gehäuse:
Bassreflexgehäuse mit 90l Netto
Abmessungen: H111cm x B38cm x T38,4cm

Technische Daten:
Wirkungsgrad: ca. 92dB/2,83V/m
Frequenzbereich: 40-20.000Hz
Impedanz: 8 Ohm
Belastbarkeit: 300W

Point P30

Prinzip

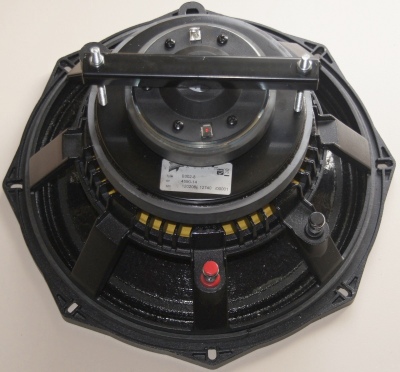

Die Point P30 ist ein 2-Wege Standlautsprecher, der mit einem 30cm großen Koaxial-Chassis von PHL bestückt ist. Der Hochtöner, ein hochwertiger BMS Druckkammertreiber, ist von hinten auf das Magnetsystem des Tieftöners montiert, wobei der Polkern und die Membran des Tieftöners als Horn fungieren.

Philosophie
Der Koax gibt den kompletten Frequenzbereich von 40 Hz bis 20kHz wieder und stellt eine punktförmige Schallquelle wie bei einem Breitbandlautsprecher dar, jedoch nicht mit dessen Problemen an den Bereichsenden.

Vorteile
Bei herkömmlichen Lautsprechern mit räumlich getrenntem Tief-Mittel- und Hochtöner sind die Schallentstehungsorte konstruktionsbedingt im günstigsten Fall 10cm voneinander entfernt, in der Praxis eher 15cm. Bei Instrumenten mit breitem Tonspektrum, z.B. einem Klavier, ergibt sich somit, dass hohe Töne in einer höheren Position geortet werden könnten als tiefe und mittlere. Dieser Effekt irritiert das Ohr und die räumliche Wiedergabe wirkt undifferenziert.

Der zweite ausschlaggebende Punkt zur Verwendung eines koaxialen Systems ist der, dass egal in welcher Position der Hörer sich befindet, der Schall immer die gleiche Strecke zurücklegt. Interferenzen im Übergangsbereich zwischen Tief- und Hochtöner können gar nicht erst entstehen.

Klang
Die Point P30 ist ein breitbandig und neutral klingender Lautsprecher. Selbst feinste Dynamikabstufungen sind bei jeder Lautstärke eine Selbstverständlichkeit. Eine punktgenaue Abbildung zählt - erwartungsgemäß - ebenso zu den Stärken dieses Lautsprechers, Instrumente werden punktgenau mit faszinierender Abbildung im Raum dargestellt.

Auch leise gehört verliert die Point P30 nichts von Ihren Eigenschaften.

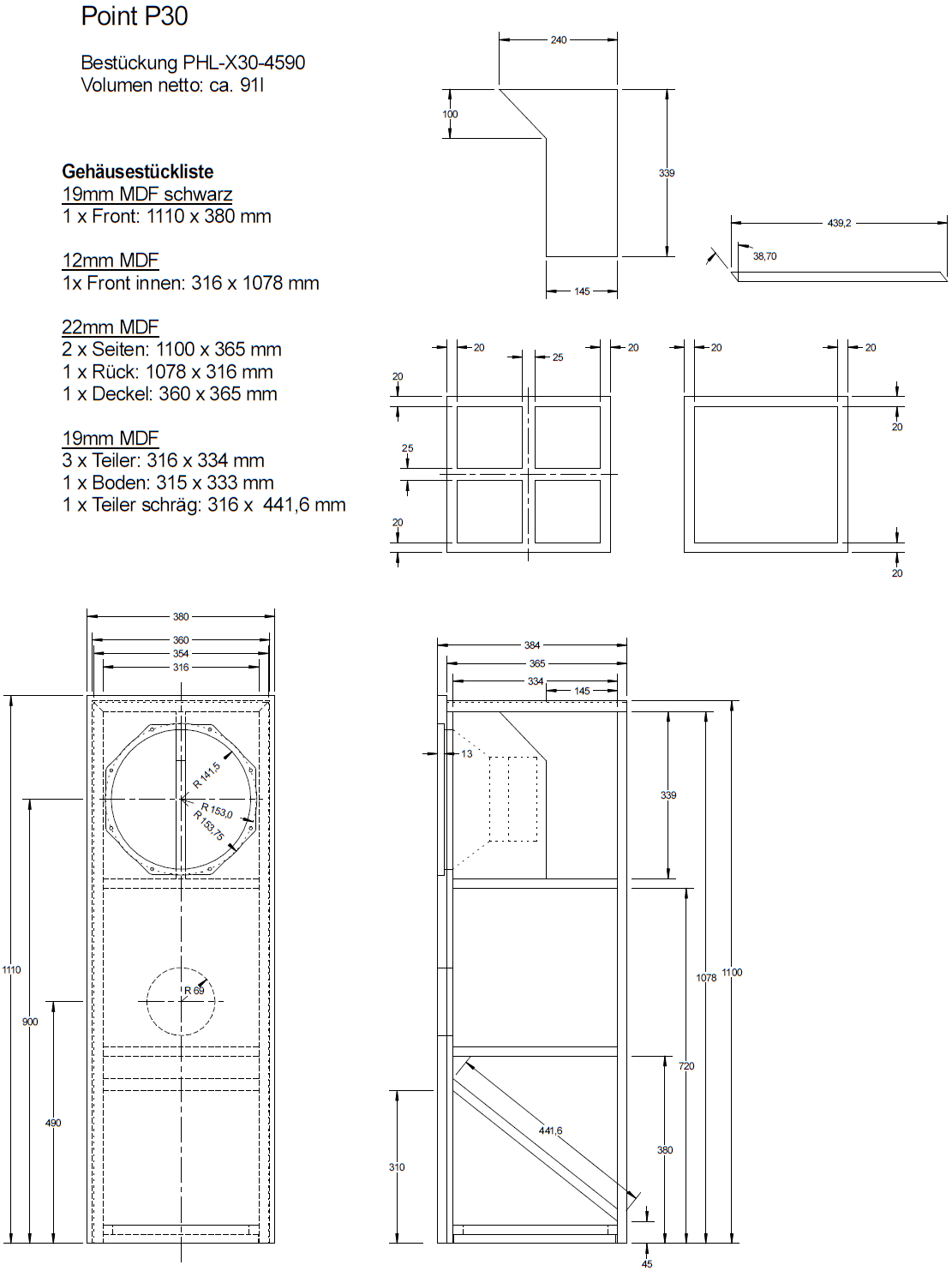

Gehäuseplan
Der Plan kann natürlich nach eigenen Vorstellungen abgeändert werde. Es sollte dabei aber die Schallwandbreite im Bereich des Koaxialtreibers beibehalten werden. Änderungen von 2cm sind aber nicht tragisch.
Der verbleibende Hohlraum im Fuß kann aus Behausung für die Frequenzweiche dienen.
