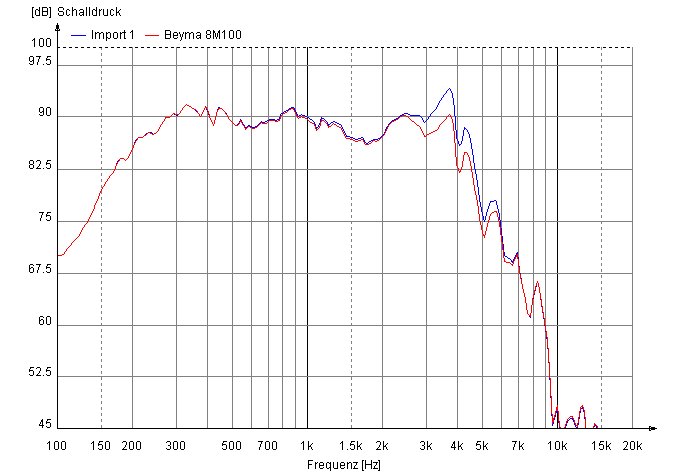

Sinn dieser Schaltung ist es, Frequenzgangüberhöhungen (s. Bild, blaue Kurve) zu glätten, indem selektiv mit dem Filter der betreffende Bereich gesperrt wird. Die Stärke der Sperrung wird mit dem Widerstand Rk eingestellt.
Hier finden Sie ein
hilfreiches Kalkulationsblatt
 |
Notwendige
Werte:
- DC Widerstand des Lautsprechers (Re) (in
Ohm) - -3dB Bandbreite f1-f2 (B) (in Hz)
|
C = 0,03003 / f L = 0,02252 / f² * C Rk = 1 / (6,2832 * C * B) |
|
Die Berechnung geling meist nur in Annäherung und muss, ausgehend von den berechneten Werten, angepasst werden. |
Letzte Aktualisierung 26.10.2000
Durch Dieter Achenbach
