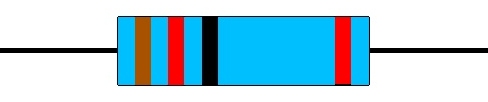

z.B. z.B. Metalloxidwiderstände 4 oder 10 Watt
Widerstände werden in der Regel mit farbigen Ringen versehen,
um ihren Wert zu kennzeichnen.
Die in der Lautsprechertechnik gebräuchlichen Metalloxidwiderstände (MOX) mit
einer Belastbarkeit von 4 Watt bzw. 10 Watt haben zwei Ringe die den Wert
beschreiben, einen Multiplikator, sowie einen Ring zur Kennzeichnung der
Toleranz.
Darüber hinaus gibt es noch Widerstände mit 5 und 6 Ringen. Die mit 5 Ringen haben einen zusätzlichen zur Bestimmung des Wertes. Der 6. Ring kennzeichnet den Temperaturkoeffizient.
Bei Drahtwiderständen werden in aller Regel der Wert und die Toleranz im Klartext aufgedruckt.
| 1. Ring | 2. Ring | 3. Ring | 4. Ring | ||
| Wert | Wert | Multipl. | Toleranz | ||
| 0 | 0 | x 1 | schwarz / black | ||
| 1 | 1 | x 10 | 1 % | braun / brown | |
| 2 | 2 | x100 | 2 % | rot / red | |
| 3 | 3 | x 1.000 | orange / orange | ||
| 4 | 4 | x 10.000 | gelb / yellow | ||
| 5 | 5 | x100.000 | grün / green | ||
| 6 | 6 | x 1.000.000 | blau / blue | ||
| 7 | 7 | violett / purple | |||
| 8 | 8 | grau / grey | |||
| 9 | 9 | weiß / white | |||
| x 0,1 | 5 % | gold / gold | |||
| x 0,01 | 10 % | silber / silver |
| 1 | 2 | x 1 | 2 % |
Der Widerstand in diesem Beispiel hat 12 Ohm mit 2% Toleranz.
Neben dem Farbcode wird noch ein Zahlencode verwendet, z.B. bei SMD-Widerständen und Widerstandsnetzwerken.
Er setzt sich auch aus zwei Zahlen zu Bestimmung des Wertes
und einem Multiplikator zusammen.
Die Aufschrift 103 ist ein Widerstand mit 10.000 Ohm, die Aufschrift 471 sind
also 470 Ohm
