Die Schaltung wird benutzt, um zu laute Lautsprecher an leisere anzupassen, z.B. einen lauten Hochtöner an den leiseren Mitteltöner. Bei kleinen Pegeldifferenzen bis max. 2dB kann auch auf R2 verzichtet werden.

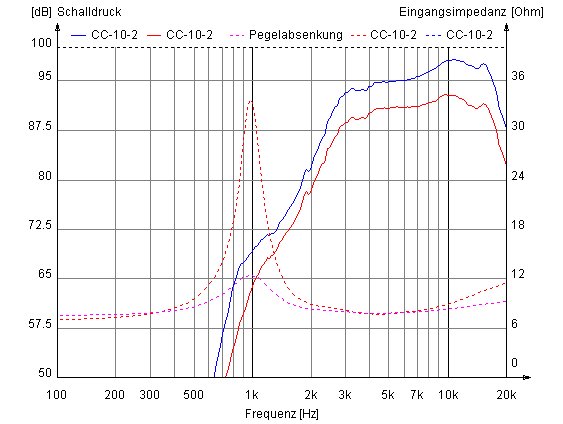

Bedingt durch den Parallelwiderstand R2 wird die Impedanz des angeschlossenen Chassis linearisiert (s. Bild, violette gestrichelte Linie). Einen Saugkreis zur Linearisierung kann man sich in den meisten Fällen daher sparen. Was noch auffällt ist, dass bedingt durch die linearisierte Impedanz die Flanke bei 1kHz linearer wird.

Hier finden Sie ein hilfreiches Kalkulationsblatt

Notwendige Werte: - Impedanz des zu dämpfenden Lautsprechers (Z) (in Ohm) - Abschwächung (A) (in -dB)

R2 = 10^(A/20) * Z/(1-10^(A/20)) R1 = Z - (R2 * Z/(R2+Z))

Letzte Aktualisierung 26.10.2000
Durch Dieter Achenbach
