Tiefer Bass aus kleinen Gehäusen? Gibt's nicht?! Gibt's doch!
Mit dieser Schaltung ist es möglich einen nahezu beliebig tiefen Bass zu erzielen. Siegfried Linkwitz entwarf sie Anfang der 80er Jahre.
Voraussetzung ist, dass der Lautsprecher in ein geschlossenes Gehäuse eingebaut ist. Der Frequenzgang fällt bei dieser Gehäuseart mit einer Flankensteilheit von 12dB/Oktave ab. Die Schaltung verschiebt diese Flanke zu tieferen Frequenzen.
In dieser Simulation (MS-Excel) kann das Gehäuse simuliert und die Werte für das Korrekturnetzwerk errechnet werden.

Eine Eigenschaft darf nicht außer Acht gelassen werden: Die Auslenkung der Membran vervierfacht sich bei Halbierung der Frequenz. Das verwendete Chassis sollte daher in der Lage sein, einen großen Membranhub ausführen zu können. Eine Berechnung des maximalen Schalldrucks ist mit diesem Kalkulationsblatt möglich.
Empfehlenswerte Chassis für diese Anwendung sind z.B. Peerless XLS12 und Adire Shiva 12, die einen linearen Hub von über +/-12mm haben.

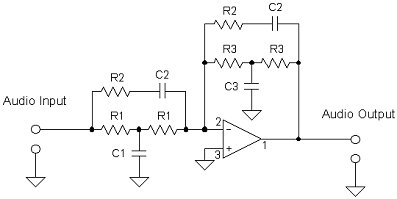

Linkwitz Transform Circuit (entwickelt von Trueaudio).

Letzte Aktualisierung 26.10.2000
Durch Dieter Achenbach
