Bassreflex-Subwoofer
mit RCF L18P300 oder RCF L18P200 bestückt.


Dieser Subwoofer setzt Zeichen hinsichtlich seiner Leistungsdaten in Bezug auf seine Gehäusegröße.

Bei einem Nettovolumen von nur 155l erreicht er eine untere Grenzfrequenz von etwa 39Hz (-3dB in der Simulation).
Durch eine tiefere Abstimmung (Verlängerung des Reflexkanals auf etwa 40cm) und einer leichten Tiefbassanhebung ist eine Grenzfrequenz von 32Hz erreichbar.

Dank der extrem großen maximalen linearen Auslenkung von +/- 12mm ist er auch bei niedrigen Frequenzen extrem belastbar.

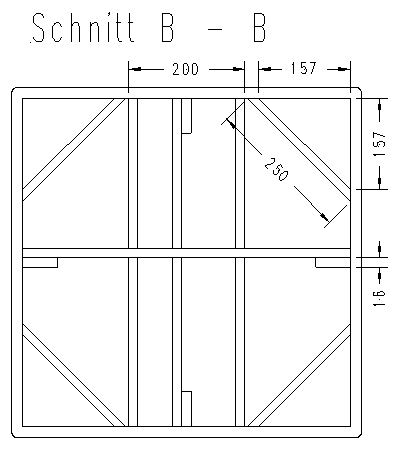

Um die Strömungsgeräusche der gewaltigen Luftmassen, die dabei bewegt werden zu minimieren, wurde ein extrem großer Tunnelquerschnitt von 500cm², entsprechend einem Rohrdurchmesser von 25cm, gewählt. Die Tunnel wurden in allen vier Ecken der Lautsprecherfront angeordnet, um ein Taumeln der Membran bei hohen Auslenkungen zu vermeiden. Außerdem werden die Gehäusewände durch diese Art der Tunnelaufbaus versteift.

Abstimmvariation: Eine tiefere Abstimmung wird erreicht durch die Verlängerung der Bassreflexkanäle.
Jetzige Abstimmung: fr = 46Hz
Modifiziert: fr = 35Hz, Tunnellänge = 54cm.

Das Gehäuse kann unverändert statt dem L18P300 mit dem L18P200 bestückt werden.

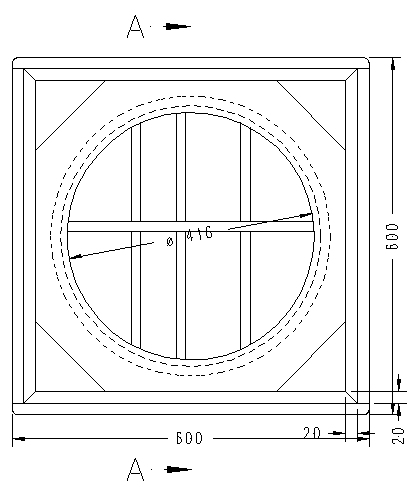

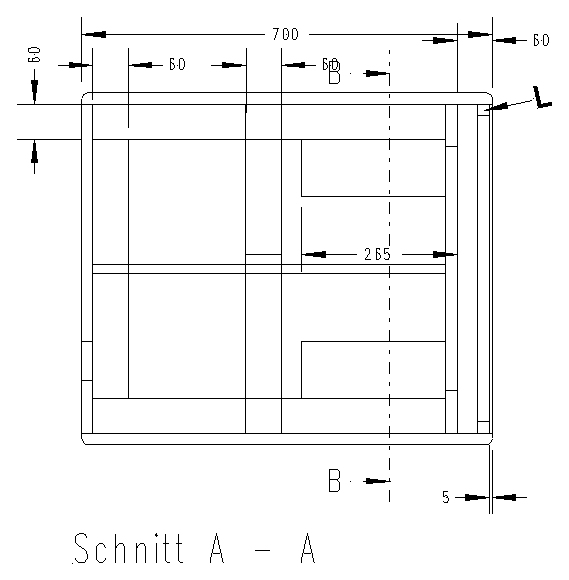

Materialliste:
19mm
Boden/Deckel: 600 x 700 (2x)
Seiten:       562 x 700 (2x)
Front/Rück:   562 x 562 (2x)
Kanäle:       250 x 246 (4x)

Versteifungen 16mm
o./u./r./l.        602 x 60 (4x)
Rückwand u. Mitte: 562 x 60 (4x)

Simulation
Linke y-Achse: Kennschalldruck @ 1W (durchgezogene Linie)
Rechts: Maximaler Schalldruck (gestrichelte Linie)

Home

Seitenanfang

Letzte Aktualisierung 18.08.1999
Durch Dieter Achenbach
